440V/220V 변압기 적정 용량 선정 건 , TR 이 무엇인가 .
[기술 검토] 440V/220V 변압기 적정 용량 선정 건 TR 이 무엇인가 .
1. 개요
현재 보유 중인 부하 설비(장비)를 가동하기 위해, 440V 전원을 220V로 변환하는 변압 기(TR)의 적정 용량(kVA)을 산출하고 선정하는 과정입니다.
2. 부하 설비 내역 (사용할 전기 기계)
주 부하: 208V / 15A 장비 X 3대
보조 부하: 기타 전원 10A X 1대 (220V 기준 가정)
3. 용량 산출 상세 과정
변압기 용량은 **[총 전류 합계] --> [전력 환산] -->[안전율 적용]**의 3단계를 거쳐 계산합니다.
1단계: 총 소요 전류(Total Amperes) 산출
모든 장비가 동시에 가동된다고 가정할 때 흐르는 전류의 총합을 구합니다.
주 부하: 15A X 3 = 45A 보조 부하: 10A 합계 전류: 55A
필요 전력(kVA) 기초 계산
전류(A)를 변압기 용량 단위인 kVA로 환산합니다.
이때 전압은 장비 정격(208V)이 아닌, **변압기 출력 전압(220V)**을 기준으로 계산하는 것이 안전상 원칙입니다. (전압 상승 시 전류 증가 가능성 대비)
용량 (P) = 전압}(V) X 전류(I)
220V X 55A = 12,100 VA
이를 kVA 단위로 변환하면:
12,100 VA / 1,000 = 12.1 kVA
즉, 기계가 돌아가는 데 필요한 물리적인 최소 용량은 12.1 kVA입니다.
3단계: 안전율(Safety Factor)을 고려한 최종 용량
변압기를 100% 한계치로 계속 사용하면 발열로 인한 수명 단축이나 차단기 트립(Trip) 현상이 발생할 수 있습니다. 따라서 통상적인 **안전 여유율(20%~50%)**을 반영해야 합니다.
최소 권장 (여유 20%): 12.1 kVA X 1.2 = 14.52 kVA
안전 권장 (여유 50%): 12.1 kVA X 1.5 = 18.15 kVA
(※ 모터 등 기동 전류가 큰 부하가 포함된 경우 1.5배 적용 권장)
4. 최종 선정 결과 및 추천
시중에서 판매되는 변압기의 표준 규격(10, 15, 20, 30 kVA)을 고려하여 아래와 같이 추천합니다.

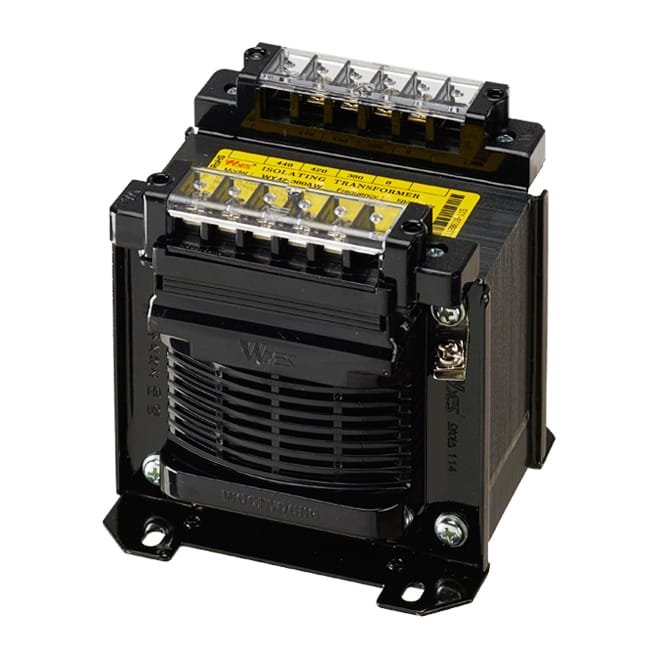

추천 규격: 단상 20 kVA 변압기
[선정 사유]
1. 계산된 필요 용량은 약 14.5 kVA입니다.
2. 15 kVA 제품 선정 시 여유 폭이 매우 좁아(약 3%), 장비 노후화나 전압 변동 시 과부 하 위험이 있습니다.
3. 또한, 사용 장비가 208V 정격이므로 220V 인가 시 전류가 소폭 상승할 가능성을 고려할 때, 한 단계 상위 규격인 20 kVA를 사용하는 것이 설비 안정성 측면에서 가장 적합합니다.
5. 필수 확인 사항 (Check Point)
구매 전 반드시 확인하셔야 할 기술적 사항입니다.
단상(1-Phase) vs 3상(3-Phase) 확인
위 계산은 일반 가정용 전기처럼 전선 2가닥으로 연결하는 '단상' 기준입니다.
만약 장비가 산업용 모터 등으로 **'3상(전선 3~4가닥)'**을 사용한다면 계산식이 달라지므로 (√3 적용 )
변압기도 반드시 3상 변압기를 구매해야 합니다.
전압 차이 (208V vs 220V)
미국/일본산 장비(200V~208V)를 한국 표준(220V)에 연결하는 경우입니다.
대부분 작동에는 문제가 없으나, 정밀 기계라면 변압기 주문 시 "탭(Tap)을 208V로 조절 가능한지" 문의하거나 208V 전용 변압기를 주문 제작하는 것이 장비 수명에 유리합니다.

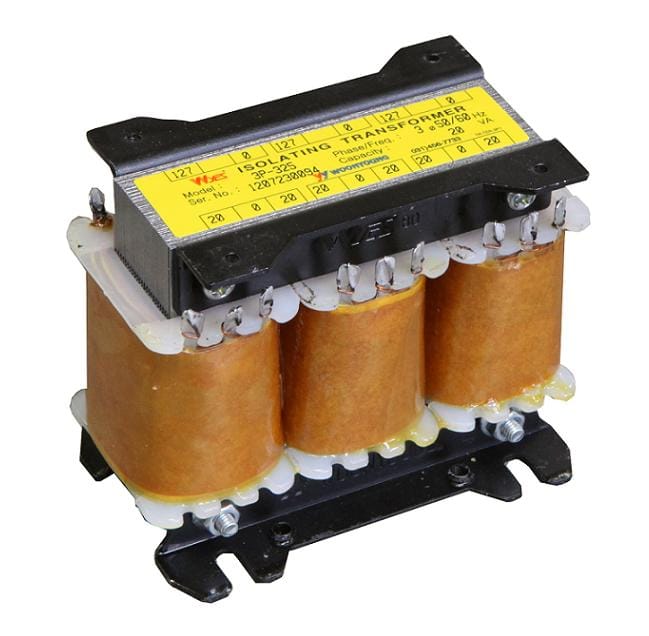

변압기 모델명, 'WY3P-327'
WY: 제조사 이름, **운영(WonYoung)**의 약자입니다.
3P: **3상(3-Phase)**을 의미합니다.
3: 입력 전압 380V (보통 첫 번째 숫자는 입력을 뜻합니다).
2: 출력 전압 220V (두 번째 숫자는 출력을 뜻합니다).
7: 용량 7.5kVA (마지막 숫자는 용량 코드입니다. 보통 3=3kVA, 5=5kVA, 7=7.5kVA를 의미합니다)
한 줄 요약: "380V(3상) 전기를 받아서 → 220V(3상)로 낮춰주는, 힘이 7.5kVA인 변압기
